當前位置：首頁 》內六角螺栓

產品展示products

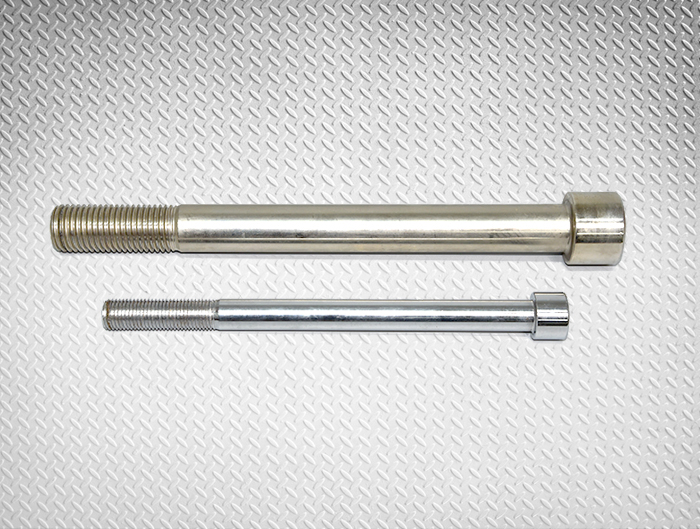

鍍鎳,鍍鉻內六角螺栓

應用范圍

內六角螺絲常用于機械上,，大多用于擰到零件內部的內螺紋，內六角便于緊固,拆卸,不容易滑角.適用于經常拆卸的地方，或者空間受限制的地方。

基本參數

●　材料：碳鋼 合金鋼 ●　規格：M10-M100(/3/8″-4″) ●　長度：20mm～1500mm ●　等級： ●　鋼ISO898:8.8～12.9;ASTM A574、A574M8 ●　表面：發黑、鍍鋅、熱鍍鋅、達克羅、特氟龍等

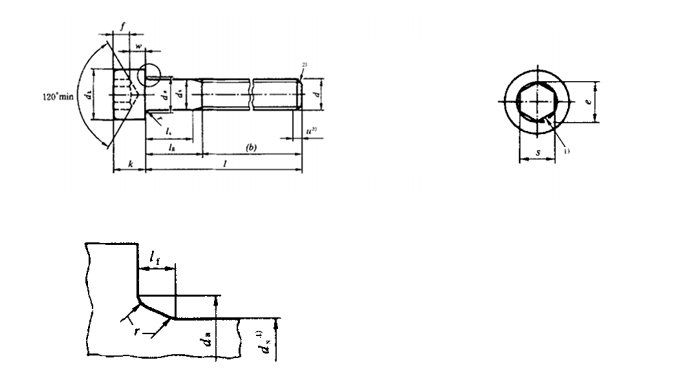

型式尺寸及標記示例

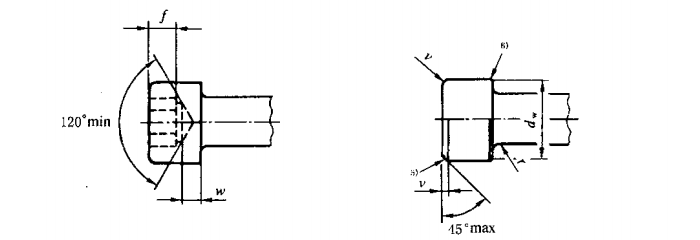

允許制造的型式 頭的頂部和底部棱邊

尺寸檢驗

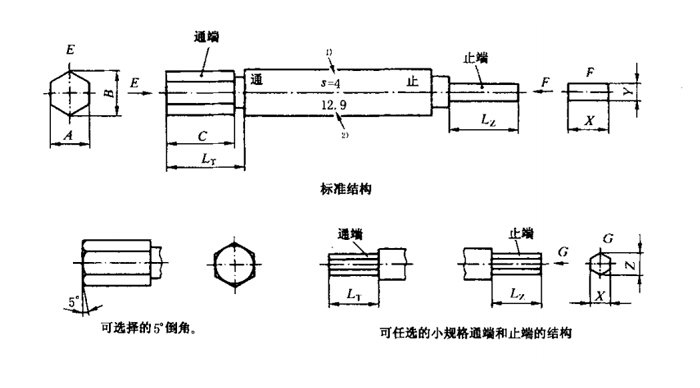

內六角量規尺寸

8.8級和10.9級內六角量規尺寸 公稱內六角規格s 1.5 2 2.5 3 4 5 6 通規 對邊寬度A max 1.523 2.023 2.525 3.025 4.025 5.025 6.025 min 1.520 2.020 2.520 3.020 4.020 5.020 6.020 對角寬度B max 1.730 2.300 2.870 3.440 4.580 5.720 6.860 min 1.725 2.295 2.865 3.435 4.575 5.715 6.855 長度C min 5 5 7 7 7 7 8 量規有效長度L1/L2 5/3.5 5/3.5 7/5 7/5 7/5 7/5 12/8 通規 對邊寬度X max 1.545 2.060 2.580 3.080 4.095 5.140 6.140 min 1.543 2.058 2.575 3.075 4.090 5.135 6.135 厚度Y max - - - - 1.80 2.30 2.80 min - - - - 1.75 2.25 2.75 對角寬度Z max 1.68 2.23 2.79 3.35 - - - min min 1.66 2.21 2.77 3.33 - - -

公稱內六角規格s 8 10 12 14 17 19 22 通規 對邊寬度A max 8.030 10.030 12.037 14.037 17.055 19.070 22.070 min 8.025 10.025 12.032 14.032 17.050 19.065 22.065 對角寬度B max 9.150 11.430 13.720 16.000 19.440 21.730 25.150 min 9.145 11.425 13.715 15.995 19.435 21.725 25.145 長度C min 8 12 12 12 19 19 22 量規有效長度L1/L2 16/11 20/14 24/16 28/19 34/24 38/26 44/31 通規 對邊寬度X max 8.175 10.175 12.212 14.212 17.230 19.275 22.275 min 8.170 10.170 12.207 14.207 17.225 19.270 22.270 厚度Y max 3.80 4.80 5.75 6.75 8.10 9.10 10.50 min 3.75 4.75 5.70 6.70 8.05 9.05 10.45 對角寬度Z max - - - - - - - min min - - - - - - -

12.9級內六角量規尺寸 公稱內六角規格s 1.5 2 2.5 3 4 5 6 通規 對邊寬度A max 1.523 2.023 2.525 3.025 4.025 5.025 6.025 min 1.520 2.020 2.520 3.020 4.020 5.020 6.020 對角寬度B max 1.730 2.300 2.870 3.440 4.580 5.720 6.860 min 1.725 2.295 2.865 3.435 4.575 5.715 6.855 長度C min 5 5 7 7 7 7 8 量規有效長度L1/L2 5/3.5 5/3.5 7/5 7/5 7/5 7/5 12/8 通規 對邊寬度X max 1.545 2.045 2.560 3.071 4.084 5.084 6.095 min 1.543 2.043 2.555 3.066 4.079 5.079 6.090 厚度Y max - - - - 1.80 2.30 2.80 min - - - - 1.75 2.25 2.75 對角寬度Z max 1.68 2.23 2.79 3.35 - - - min min 1.66 2.21 2.77 3.33 - - -

公稱內六角規格s 8 10 12 14 17 19 22 通規 對邊寬度A max 8.030 10.030 12.037 14.037 17.055 19.070 22.070 min 8.025 2.020 2.520 3.020 4.020 5.020 6.020 對角寬度B max 9.150 2.300 2.870 3.440 4.580 5.720 6.860 min 9.145 2.295 2.865 3.435 4.575 5.715 6.855 長度C min 8 12 12 12 19 19 22 量規有效長度L1/L2　　　　min 16/11 20/14 24/16 28/19 34/24 38/26 44/31 通規 對邊寬度X max 8.115 10.115 12.142 14.142 17.230 19.275 22.275 min 8.110 10.110 12.137 14.137 17.225 19.270 22.270 厚度Y max 3.80 4.80 5.75 6.76 8.10 9.10 10.50 min 3.75 4.75 5.70 6.70 8.05 9.05 10.45 對角寬度Z max - - - - - - - min min - - - - - - -
